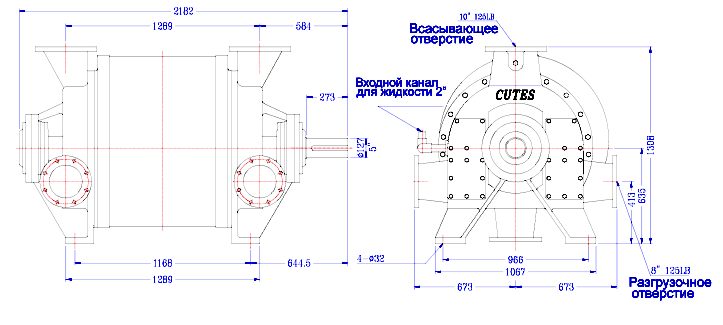

CVP – 50
Одноступенчатая стадия жидкостно-кольцевого Вакуумного Насоса
Справочная Таблица Технических Данных
Тип насоса
CVP- 50L
CVP- 50M
CVP- 50H
Производительность фут3/мин
3000-5500
3000-5200
3000-5000
Скорость обороты в минуту
277-500
300-500
360-500
Шумы децибел, дБ(А)
86
Вес Кг
3,800
Расхрод жидкости м3/час
6.8-9
6.8-11
6.8-18
*С глушителем после входного отверстия и трубопровода в 200 Торр.
Модельная Система Кодирования
CVP - 50 L FCD 1M
CVP
CUTES Corporation жидкостно-кольцевой Вакуумный Насос
(Установленные Измерения такие же, как модели Nash 904 L)
50
Производительность 5000 футУмин
L
Операционный Вакуумный диапазон
L : ниже 400мм.Hg М : 350 - 550мм.Hg Н : 500 - 680мм.Hg
FCD
Код применяемых материалов, смотреть таблицу внизу.
1M
Уплотнение
Пусто: герметизирующий сальник
1М: одинарное механическое уплотнение
2М: двойное механическое уплотнение
Название деталей
FCD
STD
BVC
BVS
xvc
xvs
SS4
PVC
PVS
SS6
Конус
GGL-200
GGL-200
1.4308
1.4308
1.4308
1.4308
1.4308
1.4408
1.4408
1.4408
Головка
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
1.4308
GGL-200
GGL-200
1.4408
Корпус
GGL-200
GGL-200
GGL-200
1.4308
GGL-200
1.4308
1.4308
GGL-200
1.4408
1.4408
Вал
С 45
С 45
1.4006
1.4006
1.4006
1.4006
1.4006
1.4006
1.4006
1.4408
Пластина плакирования
1.4408
1.4408
1.4408
1.4408
Заменяемый держатель
GGG-40
GGG-40
GGG-40
GGG-40
GGG-40
GGG-40
GGG-40
GGG-40
GGG-40
GGG-40
Крышка подшипника
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
Ротор
GGG-40
1.4308
1.4308
1.4308
1.4308
1.4308
1.4308
1.4408
1.4408
1.4408
Используемые материалы в стандарте DIN. DIN – Немецкий Институт Стандартов.
Сертификат ISO 9001

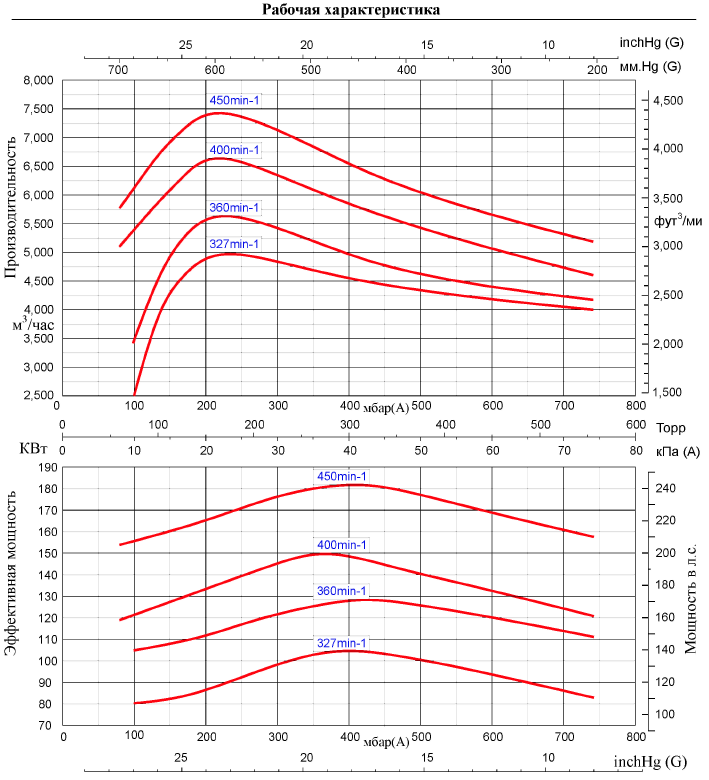

Эти кривые производительности базируются на эксплутационных режимах с сухим воздухом в температуре 20° С, операционная вода в температуре 15° С, и давление разгрузки 1013 мбар с допуском +/- 5%
мбар(А)
Требования к потоку м3/час
Обороты в минуту
400
500
600
700
800
900
300
r*j
9
9
6.8
6.8
6.8
6.8
450

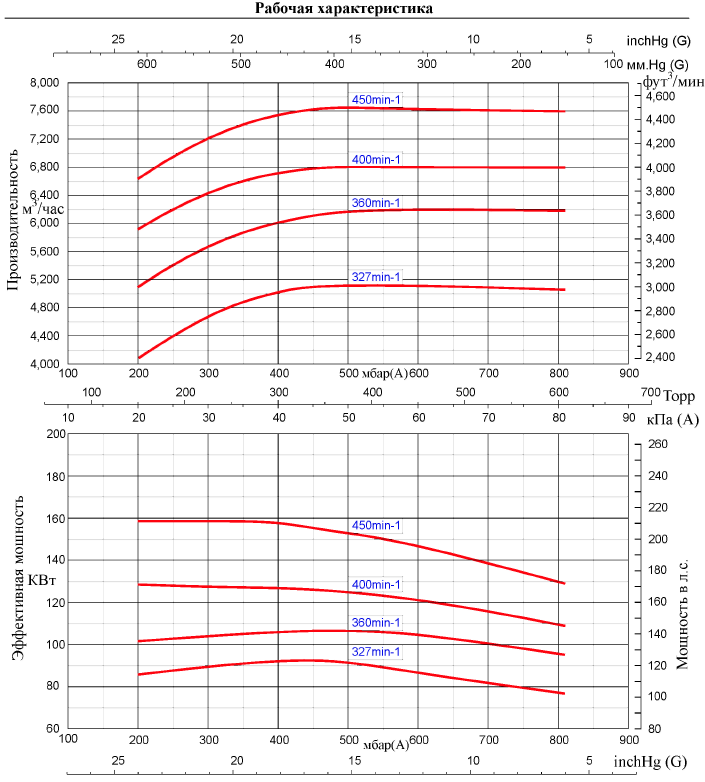

Эти кривые производительности базируются на эксплутационных режимах с сухим воздухом в температуре 20° С, операционная вода в температуре 15° С, и давление разгрузки 1013 мбар с допуском +/- 5%
мбар(А)
Требования к потоку м3/час
Обороты в минуту
200
300
450
600
700
800
327
r*j
11.7
11.7
11.7
11.7
9
9
450

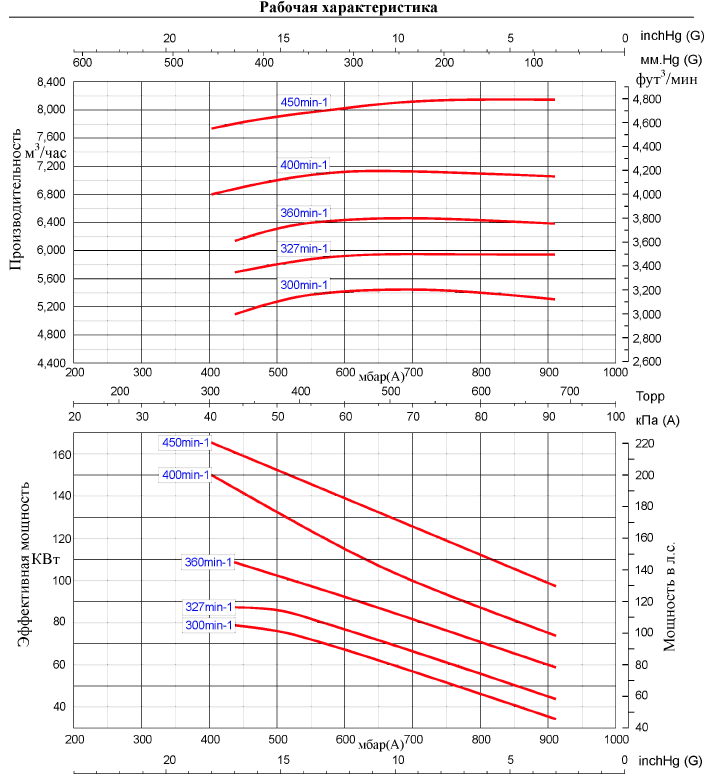

Эти кривые производительности базируются на эксплутационных режимах с сухим воздухом в температуре 20° С, операционная вода в температуре 15° С, и давление разгрузки 1013 мбар с допуском +/- 5%
мбар(а)
Требования к потоку м3/час
Обороты в минуту
100
200
400
600
700
800
327 450
22.7
22.7
6.8
6.8
6.8
6.8

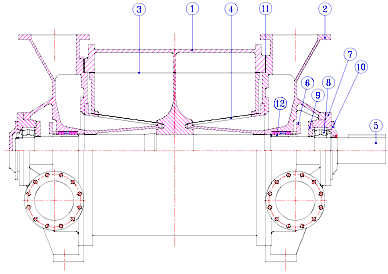

Позиция
Название
No.
1
Корпус
1
2
Верхняя часть
2
3
Рабочее колесо
1
4
Конус
2
5
Вал
1
6
Сальниковый уплотнитель
1
комплект
7
Заменяемый держатель
2
8
Подшипник
2
9
Внутренняя крышка подшипника
2
10
Внешняя крышка подшипника
2
11
Уплотнение
1
комплект
12
Валовая гильза
2

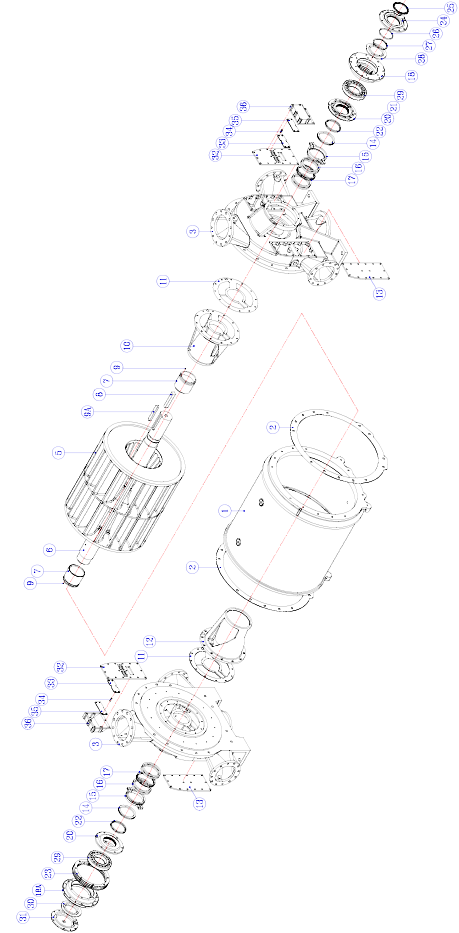

Последовательность наименований
Нагружаемая сторона
Свободная сторона
Позиция №
Деталь №
Название частей
Позиция №
Деталь №
Название частей
1
M100 A
Чугунный Корпус. Стандарт.
Ml00 в
Корпус. 304 нержавеющая сталь. (Произвольный)
5
M101
Концентрически и динамически сбалансированная сборка Ротора & Вала
Ml02
Шпонка ротора. Только для Ротора из нержавеющей стали.
6
Ml03
Вал. Углеродистая сталь S45C. (Стандарт)
2
D104
Корпусное уплотнение. (набор из 3).
2
F104
Корпусное уплотнение. (набор из 3).
10
D105
Конус.
12
F105
Конус.
11
D106
Уплотнитель конуса.
11
F106
Уплотнитель конуса.
3
D107
Головка.
3
F107
Головка.
18
D107 ВС
Заменяемый держатель.
18
F107 ВС
Заменяемый держатель.
16
D108
Уплотнительное кольцо.
16
F108
Уплотнительное кольцо.
17
D109
Дринажное кольцо.
17
F109
Дринажное кольцо.
15
D110
Сальник. Нержавеющая сталь 316SS. (Стандарт)
15
F110
Сальник. Нержавеющая сталь 316SS. (Стандарт)
22
D111 A
Внутреннее. Уплотнительное Кольцо.
22
F111 A
Внутреннее. Уплотнительное Кольцо.
28
D111 В
Bearing Grease Retainer. Drive End.
30
F111 В
Bearing Grease Retainer. Free End.
26
D111 С
Гайка, обеспечивающая натяг в подшипнике.
20
D112
Внутренняя крышка подшипника.
20
F112
Внутренняя крышка подшипника.
21
D113
Уплотнитель Внутренней Крышки Подшипника
21
F113
Уплотнитель Внутренней Крышки Подшипника
22
D113A
Уплотнительное кольцо. Внутренней Крышки Подшипника
22
F113A
Уплотнительное кольцо. Внутренней Крышки Подшипника
19
D114
Подшипник.
29
F114
Подшипник.
25
D118 A
Манжетное уплотнение.
23
F118
Регулировочные шайбы.
24
D119
Наружная крышка подшипника.
31
F119
Наружная крышка подшипника.
27
D119 A
Уплотнительное кольцо. Наружной Крышки Подшипника.
8
D120
Шпонка вала.
4
D121
Пластина плакирования Нержавеющая сталь 304SS. (Произвольный)
4
F121
Пластина плакирования Нержавеющая сталь 304SS. (Произвольный)
7
D122
Валовая гильза. Нержавеющая сталь 304SS.
7
F122
Валовая гильза. Нержавеющая сталь 304SS.
9
D122 A
Шпонка Валовой Гильзы.
9
F122 A
Шпонка Валовой Гильзы.
14
D123
Пылезащитное кольцо.
14
F123
Пылезащитное кольцо.
13
D124
Крышка, прикрывающая отверстие.
13
F124
